Einfaches Stimmungslicht / Moodlight

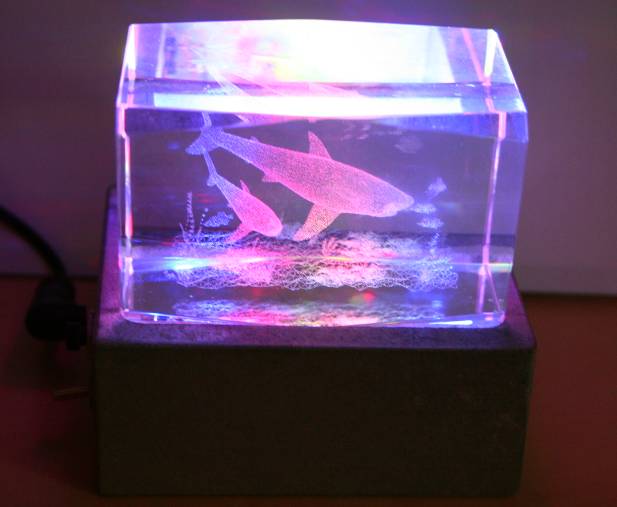

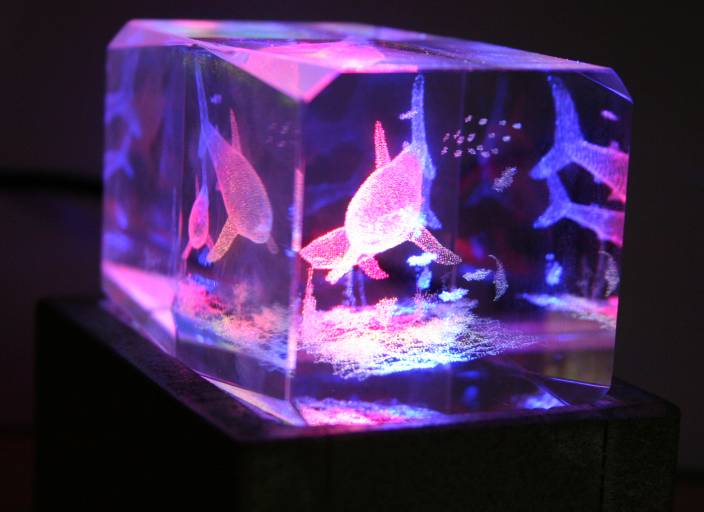

Diese kleine Schaltung wurde in Anlehnung an die vielfach vertretenen Ideen zur Realisierung eines "Moodlights", in diesem Fall zur Beleuchtung eines "Laserkristalls" (lasergravierter Kristallglasblock) entworfen.
Ein kleiner Microcontroller aus der Microchip PIC Serie steuert dabei per Pulsweitenmodulation (PWM) drei verschiedenfarbige LED-Gruppen an. Entgegen der verbreiteten Methode, die Helligkeitssteuerung der LEDs über vordefinierte Tabellen zu realisieren kommt hier ein pseudo-Zufallsgenerator zum Einsatz, so dass die Farbmischung keinen (für den Beobachter erkennbaren) Mustern folgt.

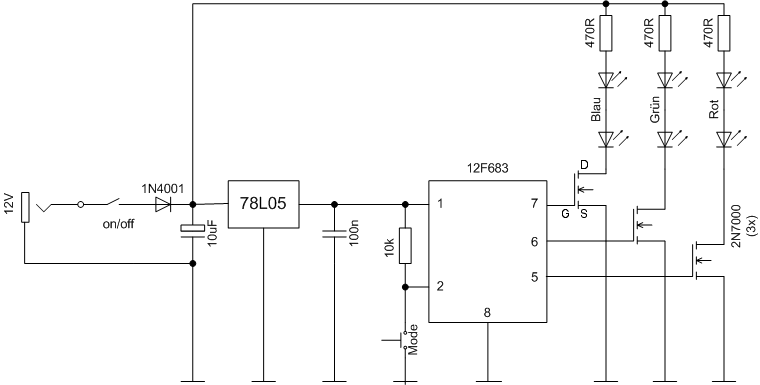

Die Schaltung ist ebenso unkompliziert wie effektiv:
Der zentrale Microprozessor PIC12F683 übernimmt die wesentliche Arbeit. Die Helligkeit der LEDs wird in 128 Schritten (je Kanal) gesteuert, die Frequenz beträgt ca. 65Hz, ist also weitgehend flackerfrei. Die LEDs werden über FETs angesteuert, die Widerstände dienen der Strombegrenzung und können entsprechend der Spezifikation der verwendeten LEDs und/oder der eigenen Vorstellungen bzgl. maximaler Helligkeit angepasst werden.
Im vorliegenden Entwurf wurden die maximal zulässigen Ströme der LEDs (20mA) nicht ausgeschöpft, da die LEDs auch bei geringerem Strom bereits die gewünschte maximale Helligkeit erreichten.
Der Taster an Pin2 des PIC dient zur Modusumschaltung. Einmal gedrückt schaltet der Prozessor alle LEDs auf maximale Helligkeit, ein Farbwechsel findet dann nicht mehr statt. Nach nochmaligem Drücken werden die Farben wieder zufällig gesteuert. Der im Schaltplan eingezeichnete Hochziehwiderstand (10k) wurde in einer früheren Version eingesetzt und ist mit der aktuellen Software-Version nicht mehr erforderlich.
Die Netzteilbeschaltung ist Standard. Ein 78L05 regelt die 12V Betriebsspannung für den PIC auf verträgliche 5V herunter, die Diode dient lediglich dem Verpolungsschutz. Die ganze Schaltung wird aus einem Steckernetzteil versorgt.

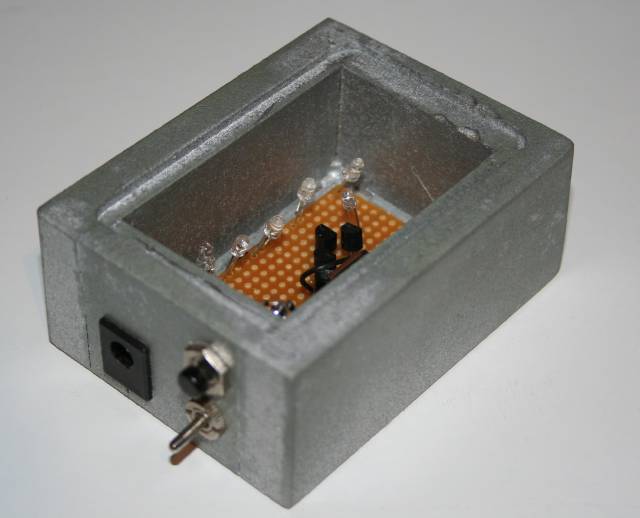

Die Schaltung wurde aufgrund des geringem Umfanges auf einem Stück Lochraster-Platine aufgebaut.
Das Gehäuse entstand in Eigenarbeit durch meinen Sohn. Hier sind dem eigenen Geschmack und Anspruch natürlich keine Grenzen gesetzt.
Wer die Schaltung nachbauen möchte kann sich gerne dem anliegenden (Assembler-) Quelltext bedienen.
Eine Gewährleistung für Funktion und/oder Fehlerfreiheit kann ich jedoch -wie immer- nicht übernehmen. Für jegliche evtl. durch den Nachbau verursachte Schäden haftet der Nachbauer! Bitte i.B. die Sicherheitsvorschriften beim Umgang mit superhellen LEDs beachten!
Quelltext für den PIC12F683
