Frostschutz-Wächter

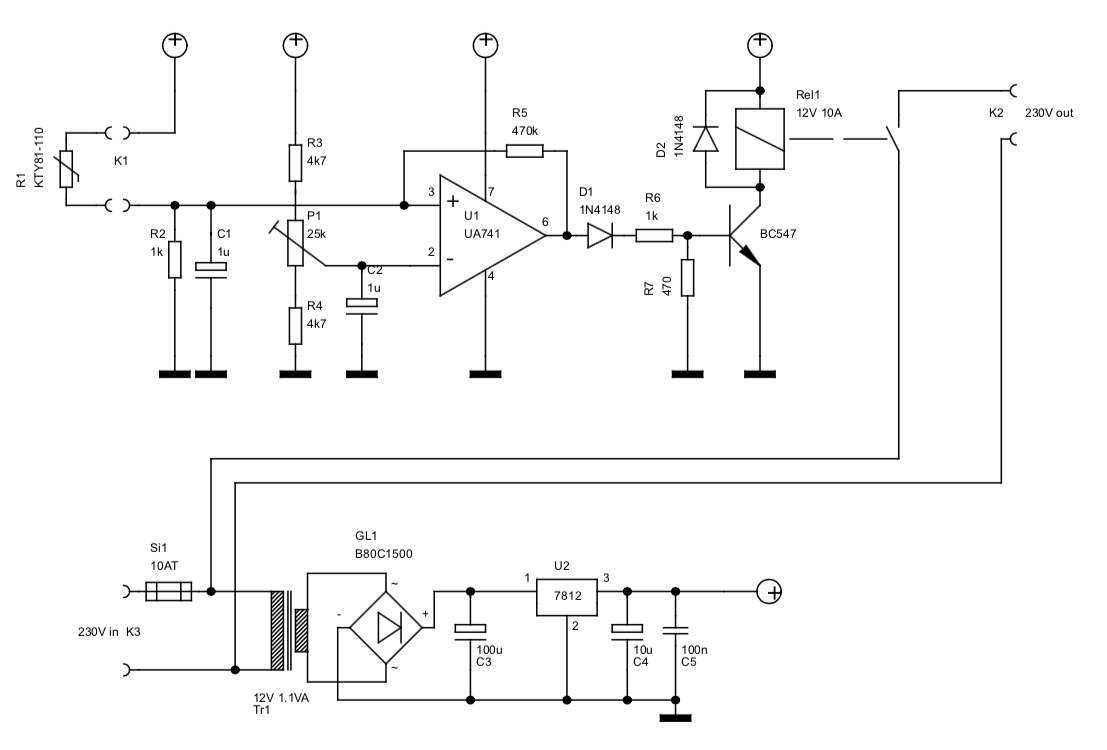

Schaltplan

Hier handelt es sich um eine Schaltung, die in Verbindung mit einem Heizlüfter dafür sorgt, dass die Temperatur in einem Gartenhaus oder Gewächshaus nicht unter 0°C sinkt.
Die Schaltung ist dafür vorgesehen, in einem Steckergehäuse eingebaut und zwischen Steckdose und Heizlüfter eingeschleift zu werden.

Zur Schaltung:

Die Schaltung ist konventionell analog aufgebaut. Als Temperaturfühler dient ein preiswerter Halbleiter-Temperaturfühler, der mit R2 einen Spannungsteiler bildet. Mit sinkender Temperatur steigt die Spannung an Pin 3 von U1. Überschreitet diese die mit P1 einstellbare Referenzspannung an Pin 2 von U1, wird der Ausgang des OP (Pin 6 von U1) high und das Relais zieht an.
R5 sorgt für eine kleine Hysterese, so dass das Relais sauber schaltet ohne zu "flattern".

Der Temperaturfühler sollte über eine Steckverbindung und einem Kabel angeschlossen werden, so dass der Fühler in geeigneter Nähe zu den Pflanzen plaziert werden kann. Sensor und Kabel sind mit einem Stück Schrumpfschlauch gegen Umwelteinflüsse zu schützen.

Das zugehörige Netzteil ist konventionell mit einem Linearregler 7812 aufgebaut und sollte keine Geheimnisse bieten. Die Sicherung ist so zu dimensionieren, dass die Absicherung zu dem angeschlossenen Heizlüfter passt. 10A träge passen ganz gut zu den üblichen 2000W-Lüftern.

Einstellung:

Am besten warten, bis die Temperatur im Gartenhaus/Gewächshaus den gewünschten minimalen Wert erreicht hat (z.B. 2°C) und dann P1 so verdrehen, dass das Relais gerade anspricht.

Die Schaltung ist im Prototyp auf einer Lochraster-Platine aufgebaut worden - recht rustikal, daher gibt es diesmal keine Bilder und auch kein Platinen-Layout ;-)




Downloads

Schaltplan



Für die Funktion der Schaltung kann ich trotz sorgfältiger Prüfung keine Gewährleistung übernehmen. Da hier mit Netzspannung umgegangen wird sollte nur derjenge den Nachbau angehen, der sich über die Risiken im klaren ist. Nachbau und Nutzung also auf eigenes Risiko!
